Yiyecek ve içecek, ilaç, HVAC veya kimyasal işleme gibi endüstrilerde çalışıyorsanız, bir noktada neredeyse kesinlikle bir plakalı ısı eşanjörü (PHE) ile etkileşime girmişsinizdir. Bu kompakt, verimli üniteler, ısıyı iki akışkan arasında karıştırmadan aktarmak için kullanılan güçlü ünitelerdir ve tasarımları çoğu insanın düşündüğünden çok daha fazla özelleştirilebilir. Yıllardır PHE satan biri olarak, bunların iyi performans göstermesini sağlayan şeyin ne olduğuna dair her soruyu duydum ve en yaygın (ve en etkili) sorulardan biri şuydu: Plaka aralığı PHE'nin çalışma şeklini gerçekte nasıl değiştiriyor? Spoiler: Bu sadece küçük bir ayarlama değil; ısı transferi, basınç düşüşü, akış davranışı ve hatta uzun vadeli güvenilirlik üzerinde tam bir domino etkisi.
Öncelikle, meslek olarak PHE mühendisi olmayan biri için plaka aralığının ne anlama geldiğini öğrenelim. Standart bir PHE, bir çerçeve içinde birbirine kenetlenmiş ince, oluklu metal plaka yığınlarından oluşur; her birinin köşelerinde iki sıvının girip çıkması için delikler bulunur. "Boşluk", her bir bitişik plaka arasındaki boşluğu ifade eder; bunu iki dilim ekmek arasındaki boşluk gibi düşünün; burada sıvılardan biri plakanın bir tarafından, diğeri ise karşı taraftan akar. Bu fark rastgele, herkese uyan tek bir sayı değil; bu, sisteminizin ihtiyacına göre ayarlayabileceğiniz bir şeydir ve bunu yanlış yapmak mükemmel derecede iyi bir PHE'yi hantal, verimsiz bir baş ağrısına dönüştürebilir.
Büyük olanla başlayalım: ısı transfer hızı. Isı eşanjörünün asıl amacı, ısıyı sıcak bir akışkandan soğuk bir akışkana taşımaktır, değil mi? Plaka aralığının bunu etkileme şekli, sıvının bu boşluktan nasıl aktığına bağlıdır. Plaka aralığınız gerçekten darsa (küçük boşluklar), sıvının hızı çok daha fazla artar, daha hızlı akış daha fazla türbülans anlamına gelir ve iyi ısı transferi için oyunun adı türbülanstır. Akışkan yavaş ve düzgün bir şekilde hareket ettiğinde (laminer akış), plakanın hemen karşısında durgun bir katman (sınır katmanı adı verilir) oluşur. Bu katman yalıtkan bir battaniye gibi davranarak ısı transferini yavaşlatır çünkü ısının ölü bölgeyi aşmak için daha fazla çalışması gerekir. Daha dar aralık, sınır katmanını kısaltır, böylece ısı çok daha verimli bir şekilde hareket eder. Bunu birkaç yıl önce bir butik bira fabrikası müşterisinde ilk elden gördüm. Mayşe soğutma işlemi için genel bir PHE kullanıyorlardı ve olması gerekenden iki kat daha uzun sürüyordu, su ve enerji israfına neden oluyordu. Eski plakalarını daha dar aralıklı, korozyona dayanıklı 316 paslanmaz çelikten yapılmış olanlarla değiştirdiğimizde (bkz.316 Plakalı Eşanjörbu dereceyle ilgili ayrıntılar için), soğutma süreleri %40 oranında azaldı ve enerji faturaları da azaldı.
Ancak bekleyin; dar aralıkta bir sorun var ve bu da basınç düşüşü. Basınç düşüşü, sıvının PHE'den akmak için karşı koyması gereken direnç miktarıdır ve daha yüksek basınç düşüşü, daha fazla enerji kullanan daha büyük bir pompaya ihtiyaç duyduğunuz anlamına gelir. Türbülansı artıran aynı küçük boşluk, aynı zamanda sıvı ile plakalar arasındaki sürtünmeyi de artırır, böylece basınç hızla yükselir. Örneğin birlikte çalıştığımız kimyasal işleme endüstrisindeki bir müşteri, viskoz, yüksek asitli bir çözelti için PHE kullanıyordu. Başlangıçta maksimum ısı transferi elde etmek için çok dar aralıklar kullandılar, ancak pompaları o kadar yoğun çalışıyordu ki her 8 saatte bir motoru çalıştırıyordu. Basınç düşüşünü yönetilebilir seviyelere indirmek için biraz daha geniş plaka aralığına uyum sağlamaları gerekiyordu. Bu herkesin sağlaması gereken dengedir; aralığı sadece küçültüp buna iyi diyemezsiniz; bunu sıvı tipinize, istediğiniz akış hızına ve pompa kapasitesine göre eşleştirmeniz gerekir.
Şimdi farklı sıvı türlerinden bahsedelim çünkü su dışındaki sıvılarla çalışırken plaka aralığı çok daha önemlidir. Suyu veya ince, düşük viskoziteli bir sıvıyı hareket ettiriyorsanız, sıkı aralıklar çok işe yarar; küçük boşluklardan kolayca akarlar, sorun olmaz. Ancak sıvınız pekmez, yağ veya koyu şurup gibi viskozsa, dar aralık bir kabustur. Viskoz akışkanlar doğal olarak yavaş hareket eder, dolayısıyla onları küçük bir boşluğa sıkıştırırsanız hızları daha da düşer, sinir bozucu laminer akışa dönüşür ve ısı transferini öldürür. Geçen yıl ketçap hattı için yoğun domates salçası işleyen bir gıda işleme tesisinde çalıştım. Sıkı plakalara sahip standart bir PHE denediler ve macun zorlukla ilerledi; hatta haftada bir büyük bir tıkanıklığı temizlemek için üniteyi kapatmak zorunda kaldılar. Bunları biraz daha geniş plaka aralığına geçirdik ve bunu yüksek viskoziteli akışkanlar için tasarlanmış bir PHE ile eşleştirdik; sadece akış hızlanmakla kalmadı, ısı transferi de o kadar iyileşti ki, pompalarını yükseltmeye gerek kalmadan %20 daha fazla ürün işleyebildiler. Bu, sıvınızın özelliklerine uygun aralıkların ne kadar tartışılamaz olduğunun mükemmel bir örneğidir.
Bir diğer büyük faktör: faul. Kirlenme, mineral birikintileri, yosunlar veya organik birikimler gibi pisliklerin zamanla plakalara yapışmasıdır, değil mi? Tüm ısı eşanjörlerinin düşmanıdır, çünkü daha önce bahsettiğimiz yalıtım sınır katmanının aynısını ekleyerek performansı düşürür. Plaka aralığı bunda nasıl rol oynuyor? Daha geniş boşlukların temiz tutulması çok daha kolaydır. Dar boşluklar, kirlenmeyi küçük alanlarda hapseder ve bakım yaparken temizlemeyi neredeyse imkansız hale getirir. Hizmet verdiğimiz bir süt ürünleri müşterisi, sütteki katı maddelerin her 3 günde bir PHE'sini kirletmesiyle ilgili bir sorun yaşadı. Plaka aralıklarını orijinal kurulumlarından 2 mm daha geniş olacak şekilde ayarladık ve temizleme döngüleri 10 güne kadar uzatıldı. Ayrıca su ve temizlik kimyasallarından da tasarruf ettiler; bu da ayda binlerce dolara denk geliyor. Temizliğin tartışmasız olduğu, gıda veya kimyasallarla uğraşan endüstriler için, tabak aralığı sadece bir performans ayarı değil aynı zamanda bir maliyet tasarrufudur.

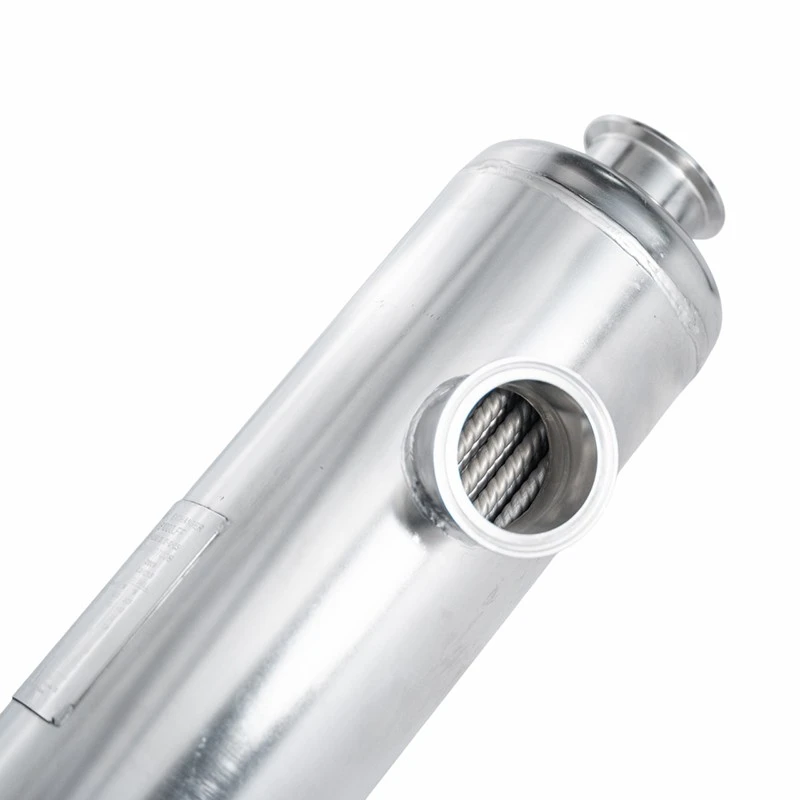

Durun ama farklı PHE türleri arasında geçiş yapmaya ne dersiniz? Plaka aralığının kabuk ve boru gibi diğer ısı eşanjörü tasarımlarıyla karşılaştırıldığında anlamlı olup olmadığı bana sık sık soruluyor. Örneğin birisi, aralığı ayarlanmış bir PHE'nin ne zaman bir kabuk ve tüpten daha iyi olduğunu sorabilir. Diyelim ki aşındırıcı sıvılarla ilgilenen kimya endüstrisindesiniz;Kimya Endüstrisi için Kabuk ve Borulu Eşanjörsağlamdır ancak daha küçük bir işlem için kompakt, yüksek verimliliğe ihtiyacınız varsa özel aralıklı bir PHE daha iyi sonuç verebilir. Ayrıca bizim gibi diğer seçenekleri de satıyoruz.304 Spiral Sarımlı Kabuk ve Borulu Isı EşanjörüveyaKarbon Çelik Spiral Eşanjörözel ihtiyaçlar için, ancak PHE'lerin ayarlanabilir aralığı, daha sert tasarımlara göre en büyük avantajlarından biridir.
Şimdi, pek çok yeni PHE kullanıcısının düşünmediği bir şey olan aralığın akış dağılımını nasıl etkilediğine bakalım. Eşit olmayan aralıklarınız varsa (bazı boşluklar diğerlerinden çok daha küçük veya daha genişse), sıvı en az dirençli yolu izleyecektir. Bu, daha geniş boşluklardan daha fazla sıvının aktığı ve dar olanların neredeyse hiç akış alamadığı anlamına gelir. Yani PHE'nizin yarısı çalışıyor, diğer yarısı ise sadece yer israf ediyor. Düzgün şekilde kalibre edilmiş plaka aralığı (tüm boşluklar aynı veya belirli akış düzenleri için biraz değişmiş), her iki sıvının da her plakaya eşit şekilde dağıtılmasını sağlar, böylece üniteden tam olarak yararlanırsınız. Bir keresinde PHE plakalarını kendisi monte eden bir müşterim vardı ve iki plaka arasındaki mesafeyi karıştırıp düzensiz akışa ve ısı transferinde %25'lik bir düşüşe neden oldu. Bu küçük bir hata ama büyük bir fark yaratıyor.
Burada yaygın yanılgılara da değinelim. Pek çok kişi "daha geniş aralık her zaman daha iyidir çünkü basınç düşüşünü azaltır" veya "ısı transferi için daha dar her zaman daha iyidir" diye varsayar. Ancak bu kesinlikle doğru değil; önemli olan uygulamanızla eşleşmedir. Bir HVAC sistemi için soğutulmuş su gibi yüksek akışlı, düşük viskoziteli bir sıvıyla çalışıyorsanız, basınç sorunları olmadan mükemmel ısı transferi elde ettiğiniz için dar aralık mükemmeldir. Ancak ham petrol gibi viskoz, kirlenmeye eğilimli bir sıvıyla çalışıyorsanız, akışın hareket etmesini ve temizliğin kolay olmasını sağlamak için daha geniş aralıklar tartışılamaz. Müşterilerimize her zaman öncelikle özel ihtiyaçları konusunda rehberlik ederiz: hangi sıvıları kullanıyorlar, akış hızı nedir, gerekli ısı transferi nedir, pompa kapasiteleri nedir ve üniteyi ne sıklıkla temizlemeleri gerekiyor? Daha sonra plaka aralıklarını buna göre ayarlıyoruz.
Yeni bir örnek: Yenilenebilir enerji alanında faaliyet gösteren bir girişim, güneş panellerinden atık ısıyı yakalayacak bir ünite inşa ediyordu. Kompakt, verimli ve az miktarda mineral içeren suyu idare edebilecek bir PHE'ye ihtiyaçları vardı. Bunlar için orta düzeyde bir plaka aralığı kullandık; iyi bir türbülans ve ısı transferi sağlayacak kadar sıkı, ancak küçük kirlenmelerin boşlukları tıkamasını önleyecek kadar da geniş. Bu ünite, başlangıçta inceledikleri bir kabuk ve boru ünitesinin yarısı kadar boyuta ulaştı ve bu, başlangıçtaki binlerce kurulum ve işletme maliyetinden tasarruf sağladı. PHE'leri bu kadar çok yönlü kılan işte bu dengedir ve plaka aralığı bu çok yönlülüğün özüdür.
Yeni bir ısı eşanjörü arayışındaysanız veya mevcut ısı eşanjörünüzü yükseltmeyi düşünüyorsanız, plaka aralığı en etkili ancak gözden kaçan değişkenlerden biridir. Pek çok kişi, aralığın kendi süreçlerini nasıl etkileyeceğini düşünmeden genel bir PHE'yi tercih ediyor ve enerji israfına neden olan, çok fazla bakım gerektiren veya üretime ayak uyduramayan düşük performanslı birimlerle sonuçlanıyor. İster gıda işleme, kimya üretimi, HVAC veya başka herhangi bir endüstri için bir üniteye ihtiyacınız olsun, plaka aralığını doğru ayarlamak için zaman ayırmanız, daha düşük maliyetler, daha yüksek verimlilik ve daha az arıza süresiyle karşılığını verecektir.
İhtiyaçlarınızı karşılamayan bir ısı eşanjörüyle uğraşmaktan sıkıldıysanız, yardım etmek için buradayız. Yıllardır her türlü sektörle çalışıyoruz ve müşterilerimizin ısı eşanjörlerini tam özelliklerine göre uyarlamalarına yardımcı oluyoruz; bu ister plaka aralığını ayarlamak, ister doğru malzemeyi seçmek (dayanıklı ürünlerimiz gibi)Karbon Çelik Eşanjörveya korozyona dayanıklı 316 paslanmaz çelik) veya sizi uygulamanız için mükemmel tasarımla eşleştirir. Prosesiniz için işe yaramayan, herkese uygun tek bir üniteyle yetinmeyin; ihtiyaçlarınız hakkında konuşmak için ekibimizle iletişime geçin; performansınızı artıran ve maliyetlerinizi azaltan doğru ısı eşanjörünü bulmanıza yardımcı olacağız.
